ในฐานะซัพพลายเออร์ผู้ช่ำชองด้านหัวจานรูปไข่ ฉันพบปัญหามากมายที่ลูกค้าต้องเผชิญกับส่วนประกอบที่สำคัญเหล่านี้ หัวจานรูปไข่เป็นส่วนสำคัญในการใช้งานทางอุตสาหกรรมต่างๆ รวมถึงภาชนะรับความดัน ถังเก็บ และระบบท่อ การทำงานที่เหมาะสมมีความสำคัญอย่างยิ่งต่อความปลอดภัยและประสิทธิภาพของระบบเหล่านี้ ในบล็อกนี้ ฉันจะแบ่งปันข้อมูลเชิงลึกเกี่ยวกับวิธีแก้ปัญหาความล้มเหลวของหัวจานรูปไข่
ทำความเข้าใจสาเหตุทั่วไปของความล้มเหลว
ก่อนที่จะเจาะลึกการแก้ไขปัญหา จำเป็นต้องเข้าใจสาเหตุทั่วไปของความล้มเหลวในหัวจานรูปไข่ สิ่งเหล่านี้สามารถแบ่งได้กว้างๆ เป็นปัจจัยที่เกี่ยวข้องกับวัสดุ การออกแบบ และปัจจัยที่เกี่ยวข้องกับการปฏิบัติงาน
วัสดุ - ความล้มเหลวที่เกี่ยวข้อง
- วัสดุที่มีข้อบกพร่อง: คุณภาพของวัตถุดิบที่ใช้ในการผลิตหัวจานรีมีความสำคัญสูงสุด วัสดุที่ไม่ได้มาตรฐานอาจมีข้อบกพร่องโดยธรรมชาติ เช่น รอยแตก ความพรุน หรือองค์ประกอบทางเคมีที่ไม่เหมาะสม เช่นถ้าใช้เหล็กในการกหัวโกนเหล็กกล้าคาร์บอนมีปริมาณกำมะถันสูง อาจทำให้เกิดความเปราะบางและแตกร้าวภายใต้ความเครียดได้
- การกัดกร่อน: การกัดกร่อนเป็นหนึ่งในปัญหาที่เกี่ยวข้องกับวัสดุที่พบบ่อยที่สุด ขึ้นอยู่กับสภาพแวดล้อมที่หัวจานรูปไข่ทำงาน อาจเกิดการกัดกร่อนได้หลายประเภท เช่น การกัดกร่อนสม่ำเสมอ การกัดกร่อนแบบรูพรุน และการกัดกร่อนจากความเค้น - การแตกร้าว ตัวอย่างเช่น ในโรงงานแปรรูปสารเคมี หัวจานอาจสัมผัสกับสารเคมีที่มีฤทธิ์กัดกร่อน ซึ่งสามารถค่อยๆกัดกร่อนวัสดุได้
การออกแบบ - ความล้มเหลวที่เกี่ยวข้อง
- ความหนาไม่เพียงพอ: หากการออกแบบหัวจานรูปไข่ไม่ได้คำนึงถึงสภาวะความดันและอุณหภูมิในการใช้งานจริง ความหนาอาจไม่เพียงพอ สิ่งนี้สามารถนำไปสู่การเสียรูปหรือแตกหักได้ภายใต้สภาวะการทำงานปกติ ตัวอย่างเช่น ในภาชนะแรงดันสูง หัวจานที่มีความหนาไม่เพียงพออาจนูนหรือแตกได้
- เรขาคณิตที่ไม่เหมาะสม: รูปร่างรูปไข่ของหัวจานมีความสำคัญต่อประสิทธิภาพการทำงาน การเบี่ยงเบนจากข้อกำหนดทางเรขาคณิตที่ถูกต้องอาจทำให้เกิดความเข้มข้นของความเครียดในบางจุด นำไปสู่ความล้มเหลวก่อนเวลาอันควร ขนาดที่ไม่ถูกต้องอาจส่งผลต่อการประกอบหัวจานในระบบโดยรวม ทำให้เกิดความเครียดเพิ่มเติม
การดำเนินงาน - ความล้มเหลวที่เกี่ยวข้อง
- แรงดันเกินและความร้อนสูงเกินไป: การใช้งานระบบเกินขีดจำกัดความดันหรืออุณหภูมิที่ออกแบบไว้อาจทำให้เกิดความเครียดมากเกินไปกับหัวจานรูปไข่ แรงดันเกินอาจทำให้หัวจานเสียรูปหรือแตกได้ ในขณะที่ความร้อนสูงเกินไปอาจทำให้คุณสมบัติทางกลของวัสดุเปลี่ยนแปลง ทำให้เกิดความล้มเหลวได้ง่ายยิ่งขึ้น
- การสั่นสะเทือนและความเมื่อยล้า: การสั่นสะเทือนอย่างต่อเนื่องในระบบอาจทำให้เกิดความเมื่อยล้าในหัวจานรูปไข่ได้ เมื่อเวลาผ่านไป วงจรความเครียดที่เกิดขึ้นซ้ำๆ สามารถนำไปสู่การเริ่มต้นและการแพร่กระจายของรอยแตกร้าว ซึ่งส่งผลให้เกิดความล้มเหลวในที่สุด
ขั้นตอนการแก้ไขปัญหา
เมื่อคุณระบุสาเหตุที่เป็นไปได้ของความล้มเหลวแล้ว คุณสามารถดำเนินการขั้นตอนต่อไปนี้เพื่อแก้ไขปัญหาได้
การตรวจสอบด้วยสายตา
- การตรวจสอบภายนอก: เริ่มต้นด้วยการตรวจสอบพื้นผิวด้านนอกของหัวจานทรงรีด้วยสายตา มองหาสัญญาณของการกัดกร่อน เช่น สนิม การเปลี่ยนสี หรือรูพรุน ตรวจสอบรอยแตก การเสียรูป หรือร่องรอยการสึกหรอที่มองเห็นได้ ให้ความสนใจเป็นพิเศษกับบริเวณที่หัวจานเชื่อมต่อกับส่วนประกอบอื่นๆ เนื่องจากมักเป็นจุดที่มีความเครียดสูง
- การตรวจสอบภายใน: หากเป็นไปได้ ให้ทำการตรวจสอบหัวจานภายใน ซึ่งสามารถช่วยระบุการกัดกร่อนหรือความเสียหายบนพื้นผิวด้านในซึ่งอาจไม่สามารถมองเห็นได้จากภายนอก ใช้เครื่องมือตรวจสอบที่เหมาะสม เช่น กระจกหรือกล้องบอร์สโคป เพื่อให้มองเห็นโครงสร้างภายในได้ชัดเจน
การทดสอบแบบไม่ทำลาย (NDT)
- การทดสอบอัลตราโซนิก (UT): การทดสอบด้วยคลื่นเสียงเป็นวิธี NDT ที่ใช้กันอย่างแพร่หลายในการตรวจจับข้อบกพร่องภายในของวัสดุ ทำงานโดยการส่งคลื่นเสียงความถี่สูงเข้าไปในวัสดุและวิเคราะห์เสียงสะท้อน UT สามารถตรวจจับรอยแตก ช่องว่าง และข้อบกพร่องภายในอื่นๆ ในหัวจานรูปไข่ได้
- การทดสอบอนุภาคแม่เหล็ก (MT): MT เหมาะสำหรับการตรวจจับข้อบกพร่องที่พื้นผิวและใกล้พื้นผิวในวัสดุเฟอร์โรแมกเนติก มันเกี่ยวข้องกับการใช้สนามแม่เหล็กไปที่หัวจานแล้วโรยอนุภาคแม่เหล็กลงบนพื้นผิว ข้อบกพร่องใดๆ จะทำให้สนามแม่เหล็กบิดเบี้ยว และอนุภาคจะรวมตัวกันที่จุดที่มีข้อบกพร่อง ทำให้มองเห็นได้
- การทดสอบการแทรกซึมของของเหลว (PT): PT ใช้เพื่อตรวจจับข้อบกพร่องของช่องเปิดที่พื้นผิว น้ำยาแทรกซึมถูกนำไปใช้กับพื้นผิวของหัวจาน ปล่อยให้ซึมเข้าไปในข้อบกพร่อง จากนั้นจึงกำจัดสารแทรกซึมส่วนเกินออก จากนั้นจึงใช้นักพัฒนา ซึ่งจะดึงสารแทรกซึมออกจากข้อบกพร่อง ทำให้มองเห็นได้
การทดสอบแรงดัน
- การทดสอบอุทกสถิต: การทดสอบอุทกสถิตเกี่ยวข้องกับการเติมน้ำในระบบและเพิ่มแรงดันให้อยู่ในระดับที่กำหนด การทดสอบนี้สามารถช่วยระบุรอยรั่วหรือจุดอ่อนในหัวจานรูปไข่ได้ ความดันจะคงอยู่เป็นระยะเวลาหนึ่ง และความดันที่ลดลงบ่งชี้ว่าอาจเกิดปัญหาได้
- การทดสอบลม: การทดสอบนิวแมติกใช้อากาศหรือก๊าซอื่นแทนน้ำ โดยทั่วไปจะใช้เมื่อระบบไม่สามารถเติมน้ำได้ อย่างไรก็ตาม การทดสอบด้วยลมมีอันตรายมากกว่าการทดสอบแบบไฮโดรสแตติก เนื่องจากความล้มเหลวกะทันหันอาจทำให้เกิดการปล่อยพลังงานที่รุนแรงยิ่งขึ้น
การวิเคราะห์วัสดุ
- การวิเคราะห์ทางเคมี: หากมีข้อสงสัยเกี่ยวกับปัญหาที่เกี่ยวข้องกับวัสดุ ก็สามารถดำเนินการวิเคราะห์ทางเคมีเพื่อกำหนดองค์ประกอบของวัสดุได้ ซึ่งสามารถช่วยระบุได้ว่าวัสดุมีคุณสมบัติตรงตามข้อกำหนดที่กำหนดหรือไม่ และมีสิ่งเจือปนที่อาจก่อให้เกิดปัญหาหรือไม่
- การทดสอบทางกล: การทดสอบทางกล เช่น การทดสอบแรงดึง การทดสอบความแข็ง และการทดสอบแรงกระแทก สามารถใช้เพื่อประเมินคุณสมบัติทางกลของวัสดุได้ วิธีนี้สามารถช่วยในการระบุได้ว่าวัสดุได้รับความเสียหายเนื่องจากความร้อนสูงเกินไป แรงดันเกิน หรือปัจจัยอื่นๆ
มาตรการป้องกัน
นอกเหนือจากการแก้ไขปัญหาความล้มเหลวแล้ว สิ่งสำคัญคือต้องใช้มาตรการป้องกันเพื่อหลีกเลี่ยงปัญหาในอนาคต

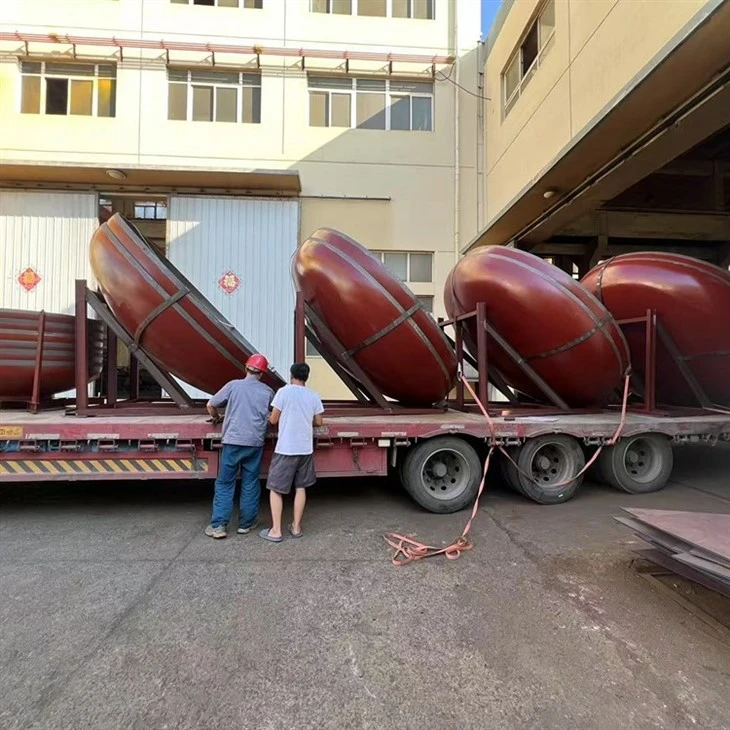

- การเลือกวัสดุที่เหมาะสม: เลือกวัสดุให้เหมาะสมกับการใช้งานเฉพาะด้าน พิจารณาปัจจัยต่างๆ เช่น สภาพแวดล้อมในการทำงาน ความดัน อุณหภูมิ และความเข้ากันได้ของสารเคมี สำหรับการใช้งานในอุตสาหกรรมน้ำมันและก๊าซน้ำมันดิบสู่สารเคมี ASME 2:1 หัวรูปไข่ได้รับการออกแบบมาเพื่อตอบสนองความต้องการเฉพาะ
- การออกแบบที่แม่นยำ: ตรวจสอบให้แน่ใจว่าการออกแบบหัวจานรูปไข่คำนึงถึงปัจจัยที่เกี่ยวข้องทั้งหมด เช่น สภาพการทำงาน ข้อกำหนดในการบรรทุก และระยะขอบด้านความปลอดภัย ทำงานร่วมกับนักออกแบบและวิศวกรที่มีประสบการณ์เพื่อให้แน่ใจว่าการออกแบบถูกต้อง
- การบำรุงรักษาตามปกติ: กำหนดตารางการบำรุงรักษาตามปกติสำหรับหัวจานรี ซึ่งรวมถึงการตรวจสอบด้วยสายตา NDT และการทดสอบแรงดันตามช่วงเวลาที่เหมาะสม การบำรุงรักษาตามปกติสามารถช่วยตรวจจับและแก้ไขปัญหาที่อาจเกิดขึ้นก่อนที่จะนำไปสู่ความล้มเหลว
- การฝึกอบรมผู้ปฏิบัติงาน: ให้การฝึกอบรมที่เหมาะสมแก่ผู้ปฏิบัติงานระบบที่ใช้หัวจานรูปไข่ ผู้ปฏิบัติงานควรตระหนักถึงขีดจำกัดและขั้นตอนการปฏิบัติงานเพื่อหลีกเลี่ยงแรงดันเกิน ความร้อนสูงเกิน และปัญหาการปฏิบัติงานอื่นๆ
บทสรุป
การแก้ไขปัญหาความล้มเหลวของหัวจานรูปไข่ต้องใช้แนวทางที่เป็นระบบ ด้วยการทำความเข้าใจสาเหตุทั่วไปของความล้มเหลว ดำเนินการตรวจสอบและทดสอบอย่างละเอียด และดำเนินมาตรการป้องกัน คุณสามารถรับประกันการทำงานที่เชื่อถือได้ของส่วนประกอบที่สำคัญเหล่านี้ ในฐานะซัพพลายเออร์หัวจานรูปไข่คุณภาพสูง เรามุ่งมั่นที่จะมอบผลิตภัณฑ์และการสนับสนุนที่ดีที่สุดแก่ลูกค้าของเรา หากคุณกำลังประสบปัญหาใดๆ กับหัวจานรูปไข่หรือสนใจที่จะซื้อหัวจานใหม่ เช่นถัง Dished สิ้นสุดโปรดติดต่อเรา เราหวังว่าจะมีโอกาสหารือเกี่ยวกับความต้องการของคุณและสนับสนุนโครงการของคุณ
อ้างอิง
- รหัสหม้อไอน้ำและภาชนะรับความดัน ASME
- มาตรฐาน API สำหรับภาชนะรับแรงดัน
- มาตรฐาน ASTM สำหรับการทดสอบวัสดุ
